Сталь коррозионно-стойкая (нержавеющая) жаропрочная 08Х13

Сталь 08Х13:

- прежнее наименование стали 0Х13 ЭИ496, AISI 409
- возможные заменители 12Х13 или 12Х18Н9Т

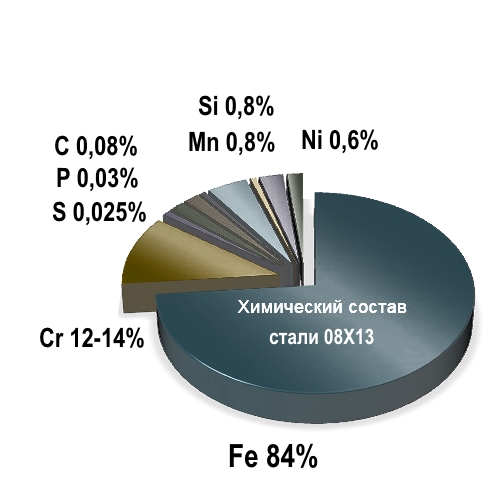

Класс: Сталь коррозионно-стойкая, жаропрочная, ферритная.

08Х13 - относится к сталям общего применения. Широкое распространение она получила благодаря сочетанию ряда важных качеств:

- хороших механических характеристик и высокой прочности;
- повышенной стойкости к атмосферной коррозии;
- отличной обрабатываемости, объединяющей в себе пластическую деформируемость и применимость к различным технологическим процессам — перфорации, штамповке, вытяжке и др.

Сферы применения: Устойчивость к коррозии, жаростойкость и другие положительные эксплуатационные характеристики при относительно невысокой цене сделали эту сталь универсальной, нашедшей применение в самых разных отраслях индустрии:
- в промышленном и гражданском машиностроении;
- в архитектуре, дизайне и строительстве;
- в пищевой и перерабатывающей промышленности;
- в автомобильной промышленности и производстве запчастей для автотракторной техники;
- при изготовлении контейнеров различного назначения;
- в химической и нефтеперерабатывающей промышленности;
- при производстве бумаги и целлюлозы в устройствах размола массы;
- при обработке и утилизации канализационных промышленных и бытовых отходов;
- в горной промышленности, в том числе при бурении скважин и шахтных разработках.

Использование в промышленности:
- для изготовления деталей с повышенной пластичностью, подвергающихся ударным нагрузкам - могут быть: клапаны гидравлических прессов, предметы домашнего обихода;
- а также для изделий, подвергающихся действию слабоагрессивных сред - атмосферным осадкам, водных растворов солей, органических кислот при комнатной температуре и другим, могут быть изготовлены: лопатки паровых турбин, клапаны, болты и трубы.

Удельный вес: 7760 кг/м³
Термообработка: Закалка 960 - 1020^oC, вода, Отпуск 680 - 780^oC, воздух
Температура ковки, °С: начала 1220, конца 850. Сечения до 300 мм охлаждаются в штабелях на  воздухе
Твердость материала: HB 10 ^-1 = 149 -159 МПа
Температура критических точек: Ac₁ = 730 , Ac₃(Ac_m) = 850 , Ar₃(Arc_m) = 820 , Ar₁ = 700
Обрабатываемость резанием: в закаленном и отпущенном состоянии при HB 149-159 и σ_в=590 МПа, К _{υ тв. спл}=1,4, К_{υ б.ст}=0,7
Свариваемость материала: ограниченно свариваемая
Склонность к отпускной хрупкости: склонна.

Данная марка стали имеет сниженный деформационный наклёп относительно аустенитных сталей, поэтому при её механической обработке использование специального инструмента и смазочно-охлаждающих жидкостей не столь обязательно. Резание материала возможно проводить на низких скоростях, при небольшой подаче резца и постоянной подаче эмульсии.

При сочленении деталей из стали 08Х13 с помощью болтов желательно использовать прокладки из резины или другого водонепроницаемого материала.

По материалам сайтов:

http://metallicheckiy-portal.ru
http://prom-metal.ru
http://betall.ru
